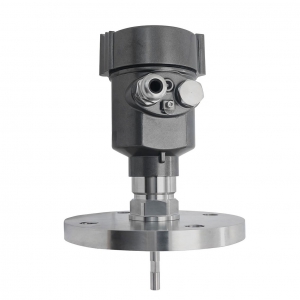

STREAMLUX RGW-710 Радарно-волноводный уровнемер разделения сред

Streamlux RGW710 — радарный уровнемер для контактного измерения уровня разделения сред жидкостей различной плотности. Прибор показывает уровень нижней и верхней жидкости относительно единой точки отсчета и толщину слоя верхней жидкости.

Измерение разделения сред работает при разнице в диэлектрической постоянной веществ более 10 единиц и при толщине верхнего слоя вещества более 10 см. Измеряется граница сред жидкостей с жидкостями, например, слой масла или нефтепродуктов поверх воды.

Стабильно работает в диапазоне температур от -40 до +200°С и давлении до 4 МПа, даже в неметаллических емкостях в непосредственной близости от источников электромагнитных помех (трансформаторов, электродвигателей и т.д.), при образовании ряби вследствие вибрации в технологическом процессе, при использовании в сильно стесненных условиях.

ПРИМЕНЯЮТСЯ ДЛЯ ИЗМЕРЕНИЙ ЖИДКОСТЕЙ:

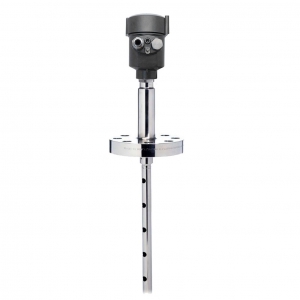

Для измерения материалов с диэлектрической постоянной ≥1.6 и вязкостью ≥500сСт при слабом налипании, может использоваться волновод коаксиального типа. Направляющий волну стержень помещается соосно внутрь своего рода мерной трубки с отверстиями для свободного протекания жидкости. Внешняя трубка отсекает пену, сильное бурление и наведённые помехи, позволяя эхо-сигналу дойти до приёмника без искажений и потерь.

Эта компактная и надёжная конструкция не только подходит для таких сложных сред, как неионизированная и деоксигенированная вода, но также позволяет отсеивать помехи от близко расположенных мешалок или отверстий для налива жидкости в ёмкость.

дополнительные Преимущества уровнемеров RGW710

• Принцип "управляемой волны" позволяет измерять материалы с более низкими (≥1,6) диэлектрическими постоянными.
• Направленная волна легко преодолевает пар и пену, которые не влияют на результаты измерений.

ПРИНЦИП РАБОТЫ

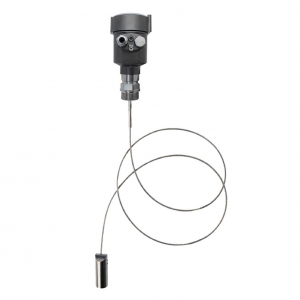

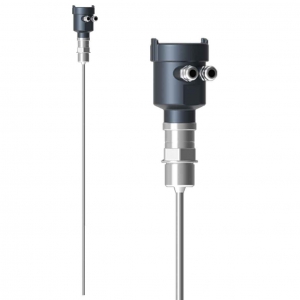

Волноводы представляют собой металлические жёсткие стержни или гибкие металлические кабели. Микроволновый импульс проходит по внешней поверхности стержня или кабеля до встречи с измеряемой средой.

При наличии второго слоя среды микроволновый импульс отражается от поверхности разделения сред между двумя слоями и возвращается вдоль волновода обратно в уровнемер. Микроволновый импульс, проходящий сквозь среду, продолжает движение вдоль волновода до самого его конца, где также отражается и возвращается обратно в уровнемер. Электронные компоненты прибора рассчитывают расстояние по времени прохождения импульса, эти расчеты используются для определения уровней верхней среды, разделения сред и прочих связанных измерений

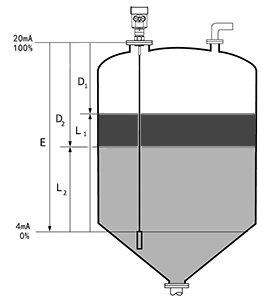

Расстояние D1 до поверхности материала 1 пропорционально времени прохождения импульса T1:

D1 = C ×T1 /2

Где C - скорость света.

Расстояние D2 до поверхности материала 2 пропорционально времени прохождения импульса T2:

D2 = C ×T2 /2

Где C - скорость света.

Поскольку расстояние E до нижнего уровня продукта известно, текущий уровень нижнего материала  равен:

L2= E-D2

Текущий уровень  верхнего материала  равен:

L1= E-D1
