STREAMLUX RGW-700 Радарно-волноводный уровнемер

Streamlux RGW700 — это серия погружных уровнемеров для контактного измерения уровня жидкостей и сыпучих материалов в максимально узких пространствах.  Такая способность прибора обеспечивается принципом распространения измеряющей волны вдоль стержня или троса (волновода).

Конструкция волноводного типа позволяет производить контактное измерение уровня в условиях повышенной сложности: кипения, перемешивания, активного пенообразования и высокого уровня парения. Уровнемеры с направленной волной отлично справляются с  измерением циркулирующих жидкостей, работают совместно с пропеллерными смесителями и в аэротенках. Работает в диапазоне температур от -200 до +400°С и давление до 4 МПа, нестабильные условия процесса: изменения вязкости, плотности или кислотности не влияют на точность.

Благодаря направленности волны, уровнемеры Streamlux RGW700 предельно чётко определяют границу измеряемого продукта с окружающей средой, что позволяет им работать с максимальной точностью.

Модели уровнемеров RGW700, оснащённые коаксиальным волноводом, разработаны для работы в жидкостях с низкой диэлектрической проницаемостью. Например, для измерения неионизированной или деоксигенированной воды и других подобных жидкостей, с которыми плохо справляются другие модели уровнемеров всех типов.

ПРИМЕНЯЮТСЯ ДЛЯ ИЗМЕРЕНИЙ:

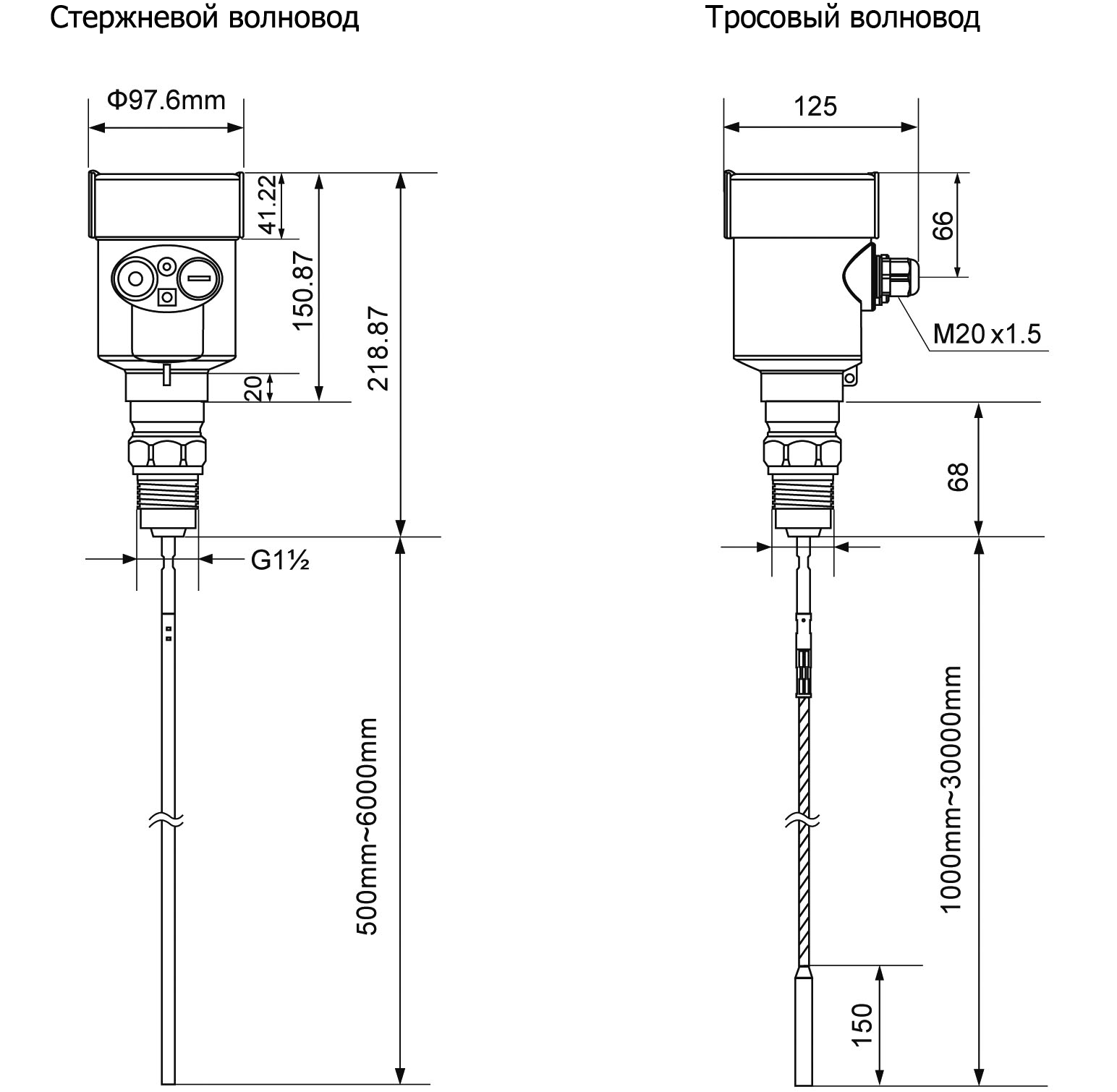

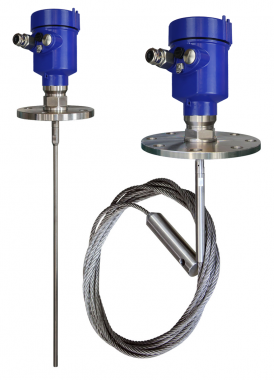

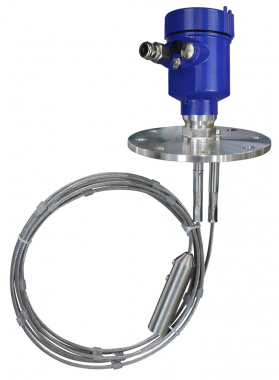

Волноводные уровнемеры могут комплектоваться стрежневым волноводом для измерения в диапазоне от 0,5 до 6 метров или тросовым волноводом для диапазона измерений от 1 до 30 м.

Выбор волновода зависит от конкретных условий измерений и подбирается специалистами.

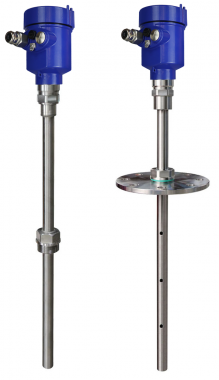

Для измерения материалов с диэлектрической постоянной ≤1.3 и вязкостью ≤500сСт при слабом налипании, используют волноводы коаксиального типа. Направляющий волну стержень помещается соосно внутрь своего рода мерной трубки с отверстиями для свободного протекания жидкости. Внешняя трубка отсекает пену, сильное бурление и наведённые помехи, позволяя эхо-сигналу дойти до приёмника без искажений и потерь.

Эта компактная и надёжная конструкция не только подходит для таких сложных сред, как неионизированная и деоксигенированная вода, но также позволяет отсеивать помехи от близко расположенных мешалок или отверстий для налива жидкости в ёмкость.

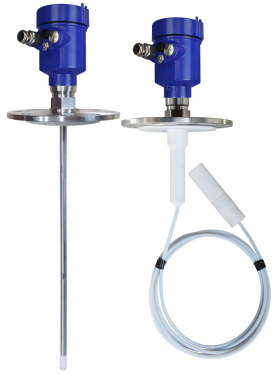

Для измерения агрессивных веществ волноводная часть может быть покрыта антикоррозийной оболочкой, проницаемой для радиолучей.

дополнительные Преимущества уровнемеров SLL-RGW700

• Принцип "управляемой волны" позволяет измерять материалы с более низкими (≥1,3) диэлектрическими постоянными.
• Направленная волна легко преодолевает пар и пену, которые не влияют на результаты измерений.
• Результаты измерений не зависят от плотности жидкости, рыхлости твёрдых материалов, температуры и пыления во время подачи.
• Измеряет все виды проводящих, непроводящих и агрессивных сред.

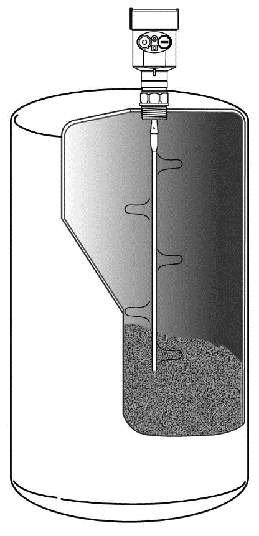

ПРИНЦИП РАБОТЫ

Волноводы представляют собой металлические жёсткие стержни или гибкие металлические кабели. Микроволновый импульс проходит по внешней поверхности стержня или кабеля до встречи с измеряемой средой.

На границе резкого изменения диэлектрической проницаемости (совпадающей с границей сред) происходит отражение импульса, обратный эхо-сигнал принимается антенной и обрабатывается вычислителем.

Расстояние до продукта рассчитывается по разнице во времени между излучённым и эхо импульсами.

Расстояние D до поверхности материала пропорционально времени прохождения импульса T:

D = C ×T /2

Где C - скорость света.

Поскольку расстояние E до нижнего уровня продукта известно, текущий уровень продукта L равен:

L= E-D

Базовая комплектация радарного уровнемера SLL-RGW700 включает в себя оптимально сбалансированный набор функций и подходит для решения большинства задач измерения уровня жидкостей и других веществ.
