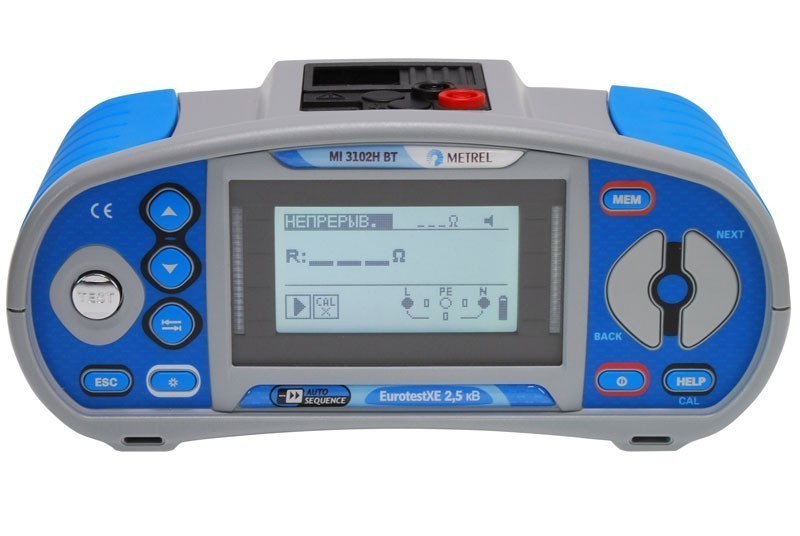

Каталог продукции Измерительные приборы и испытательное оборудование для энергетики Измерители сопротивления электроизоляции (мегаомметры, мегомметры) Metrel MI 3102H BT EurotestXE 2,5 кВ - многофункциональный измеритель параметров электроустановок
MI 3102H BT – многофункциональный измерительный прибор, позволяющий провести не только такие стандартные испытания в электроустановках как измерение сопротивления изоляции напряжением до 2,5 кВ, проверка согласования параметров цепи «фаза-ноль» с характеристиками аппаратов защиты, проверка наличия цепи между заземленными электроустановками и элементами заземленной электроустановки, проверка параметров УЗО А, АС и F типов, измерения сопротивления заземляющих устройств (в том числе и 2-клещевым методом), но и измерить удельное сопротивление грунта, активную, реактивную и полную мощности, суммарный коэффициент гармоник, коэффициенты абсорбции и поляризации изоляции.
MI 3102H BT оснащен технологией автоматического тестирования и способен передавать данные на устройства с ОС Android посредством встроенного модуля Bluetooth.
С MI 3102H BT отдельно приобретается программа А1292 ПО EUROLINK PRO PLUS позволяющую создавать протокол испытаний электроустановки российского образца.
Многофункциональный измеритель параметров электроустановок MI 3102H BT поставляется также в составе професиональных комплектов:
| Функция | Диапазон измерения | Разрешение | Погрешность измерения |
| Сопротивление изоляции (U= 2,5 кВ) | 0,01…19,99 МОм | 0,01 МОм | ±(5 % от измеренного значения + 3 ед. мл. р.) |
| 20,0…199,9 МОм | 0,1 МОм | ±(5 % от измеренного значения) | |
| 200…999 МОМ | 1 МОм | ±(10 % от измеренного значения) | |
| 1,00…19,99 ГОм | 0,01 ГОм | ±(10 % от измеренного значения) | |
| Коэффициенты абсорбции и поляризации MI 3102H BT | 0,01…9,99 | 0,01 | ±(5% от измеренного значения + 2 ед. мл. р.) |
| 10,0…100,0 | 0,1 | ±(5% от измеренного значения) | |
| Непрерывность защитных проводников (200 мА) |
0,01…19,99 Ом | 0,01 Ом | ±(3 % от измеренного значения + 3 ед. мл. р.) |
| 20,0…99,9 Ом | 0,1 Ом | ±(5 % от измеренного значения) | |
| 100…1999 Ом | 1 Ом | ||
| Полное сопротивление линии/контура MI 3102 H BT | 0,01...9,99 Ом | 0,01 Ом | ±(5 % от измеренного значения + 5 ед. мл. р.) |
| 10,0...99,9 Ом | 0,1 Ом | ||
| 100...999 Ом | 1 Ом | ± 10 % от измеренного значения | |
| 1,00 ...9,99 kОм | 10 Ом | ||
| Полное сопротивление контура без отключения УЗО | 0,01...9,99 Ом | 0,01 Ом | ±(5 % от измеренного значения + 10 ед. мл.р.) |
| 10,0...99,9 Ом | 0,1 Ом | ||
| 100...999 Ом | 1 Ом | ± 10 % от измеренного значения | |
| 1,00 ...9,99 kОм | 10 Ом | ||
| Ток отключения УЗО | 0,2´IDN...1,1´IDN (тип AC) | 0,05´IDN | ±0,1´IDN |
| 0,2´IDN...1,5´IDN (тип A, IDN≥30 мА) | 0,05´IDN | ±0,1´IDN | |
| 0,2´IDN...2,2´IDN (тип A, IDN) | 0,05´IDN | ±0,1´IDN | |
| Время отключения УЗО | 0,1…2000 мс | 0,1 мс | ±3 мс |
| Сопротивление заземления по 3-проводной схеме | 0,01 ...19,99 Ом | 0,01 Ом | ±(5% от измеренного значения + 5 ед. мл. р.) |
| 20,0 ...199,9 Ом | 0,1 Ом | ||
| 200 ...9999 Ом | 1 Ом | ||
| Сопротивление заземления 2-клещевой метод | 0,01 ... 19,99 | 0,01 | ±(10% от измеренного значения + 10 ед. мл. р.) |
| 20,0 ...30,0 | 0,1 | ±(20% от измеренного значения) | |
| 30,1...39,9 | 0,1 | ±(30% от измеренного значения) | |
| Измерение удельного сопротивления грунта | 0,1...99,9 Ом*м | 0,1 Ом*м | Зависит от Re |
| 100...999 Ом*м | 1 Ом*м | ||
| 1,00 ...9,99 kОм*м | 0,01 kОм*м | ||
| 10,0 ...99,9 kОм*м | 0,1 kОм*м | ||
| 100 ...9999 kОм*м | 1 kОм*м | ||
| Сила тока с клещами А1391 | 0,01 ...1,99 А | 0,01 А | ±(3 % от измеренного значения + 3 ед. мл. р.) |
| 2,00 ...19,99 А | 0,01 А | ±(3 % от измеренного значения) | |
| 20,0 …39,9 А | 0,1 А | ±(3 % от измеренного значения) | |
| 40,0 ...299,9 А | 0,1 А | ±(3 % от измеренного значения + 5 ед. мл. р.) | |
| Общие характеристики | Источник питания | 6х1,5В батарей или аккумуляторов АА | |
| Категория перенапряжения | САТ II 1000 В/ CAT III 600В/ CATIV 300В | ||
| Класс защиты | Двойная изоляция | ||
| Интерфейс | BT, USB, RS232 | ||
| Размеры | 230х103х115 мм | ||
| Масса | 1,3 кг |
| № | Наименование | Количество |
| 1 | Многофункциональный измеритель параметров электроустановок MI 3102H BT | 1 |
| 2 | Щуп «коммандер» с вилкой длиной 1,5 м | 1 |
| 3 | Испытательный кабель 2,5 кВ 2-проводной 1,5 м | 1 |
| 4 | Испытательный кабель 3-проводной 1,5 м | 1 |
| 5 | Комплект для измерения сопротивления заземления: кабель 4 м, два кабеля по 20 м, 2 штыря | 1 |
| 6 | Сетевой адаптер | 1 |
| 7 | Аккумуляторы | 6 |
| 8 | Тестовые наконечники | 3 |
| 9 | Зажимы «крокодил» | 3 |
| 10 | Кабель RS232 | 1 |
| 11 | Кабель USB | 1 |
| 12 | Сумка для переноски | 1 |
| 13 | Мягкий шейный ремень для переноски | 1 |
| 14 | Руководство по эксплуатации | 1 |
| 15 | Методика измерений в электронном виде | 1 |
