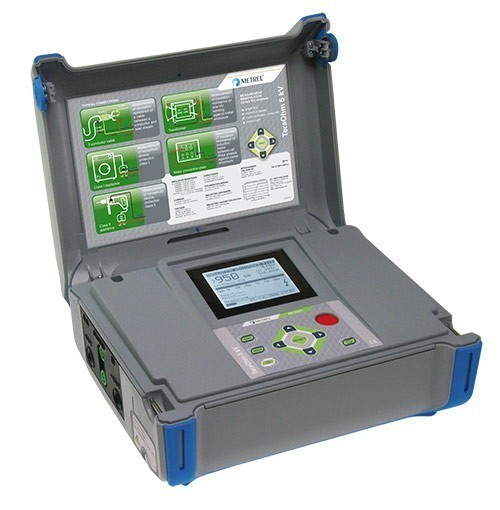

MI 3201 TeraOhm 5 kV Plus - многофункциональный измеритель параметров изоляции

MI 3201 TeraOhm 5 kV Plus - многофункциональный измеритель параметров изоляции
MI 3201 TeraOhm 5 kV Plus - многофункциональный измеритель параметров изоляции
Артикул: 303017
Модель: MI 3201
Гарантия: 36 мес.
Госреестр РФ: 42465-09
Поверка: включена в стоимость
Межповерочный интервал: 12 мес.
Бренд: Metrel
Цена:
383 000 Р
Доступен для заказа
Добавить к сравнению

Назначение многофункционального измерителя параметров изоляции MI 3201:

Измеритель Metrel MI 3201 предназначен для проведения испытаний изоляции высоким напряжением до 5 кВ. Функциональный набор данного прибора включает в себя измерение сопротивления изоляции, высоковольтные испытания, измерение коэффициентов абсорбции, поляризации, разряда диэлектрика, испытание ступенчато изменяющимся напряжением, что в сочетании со встроенной памятью, возможностью связи с ПК, сравнительно небольшой массой и габаритами позволяет эффективно использовать Metrel MI 3201 при проведении различных испытаний.

Функции многофункционального измерителя параметров изоляции MI 3201:

  • измерение сопротивления изоляции до 10 ТОм напряжением постоянного тока до 5 кВ, построение графика R(t);
  • измерение емкости испытываемого объекта;
  • проверка изоляции ступенчато изменяющимся напряжением и построение диаграммы;
  • измерение выдерживаемого напряжения / тока пробоя;
  • расчет индекса поляризации PI;
  • расчет коэффициента диэлектрического поглощения DAR;
  • расчет коэффициента диэлектрического разряда DD;
  • измерение напряжения и частоты переменного и постоянного тока до 600 В.

Особенности многофункционального измерителя параметров изоляции MI 3201:

  • возможность задания измерительного напряжения в диапазоне от 500 В до 5 кВ с шагом 25 В;
  • диапазон измерения сопротивления изоляции – до 10 ТОм;
  • функция измерения сопротивления изоляции ступенчато изменяющимся напряжением (5 значений измерительного напряжения);
  • полная диагностика состояния изоляции, включающая в себя автоматический расчет индекса поляризации PI, коэффициента диэлектрического поглощения DAR и коэффициента диэлектрического разряда DD;
  • построение графика R(t);
  • автоматическая калибровка после включения;
  • встроенный таймер позволяет задавать время измерений от 1 секунды до 30 минут;
  • автоматический разряд испытываемого объекта после завершения измерений;
  • высокая устойчивость к электромагнитным помехам;
  • наличие защитного проводника GUARD для отведения поверхностных токов утечки;
  • экранированные измерительные кабели;
  • большой ЖК дисплей с подсветкой обеспечивает качественное отображение информации;
  • встроенная память позволяет сохранить до 1000 измерений, сопровождающихся датой и временем проведения измерений;
  • подключение к ПК посредством USB и RS-232;
  • опциональное ПО TeraLink позволяет передавать данные и на ПК и генерировать протоколы измерений;
  • питание – от аккумуляторных NiMh батарей;
  • встроенное зарядное устройство;
  • размеры: 310 x 130 x 250 мм;
  • масса (без аксессуаров): 3 кг.

Технические характеристики многофункционального измерителя параметров изоляции MI 3201:

Функция Диапазон измерений Разрешение Погрешность измерений
Сопротивление изоляции 0 … 999 кОм
1,00 … 9,99 МОм
10,0 … 99,9 МОм
100 … 999 МОм
1,00 … 9,99 ГОм
10,0 … 99,9 ГОм
100 … 999 ГОм
1,00 … 10,00 ТОм		 1 кОм
10 кОм
100 кОм
1 МОм
10 МОм
100 МОм
1 ГОм
10 ГОм		 ±(5 % от измер. + 3 емр)
±(5 % от измер. + 3 емр)
±(5 % от измер. + 3 емр)
±(5 % от измер. + 3 емр)
±(5 % от измер. + 3 емр)
±(5 % от измер. + 3 емр)
±(5 % от измер. + 3 емр)
±(15 % от измер. + 3 емр)
Измерительное напряжение 0 ... 5500 В 1 В ±(3 % от измер. + 3 В)
Ток утечки 0,00 … 9,99 нА
10,0 … 99,9 нА
100 … 999 нА
1,00 … 9,99 мкА
10,0 … 99,9 мкА
100 … 999 мкА
1,00 … 5,50 мА		 0,01 нА
0,1 нА
1 нА
10 нА
100 нА
1 мкА
10 мкА		 ±(5 % от измер. + 0,05 нА)
±(5 % от измер. + 0,05 нА)
±(5 % от измер. + 0,05 нА)
±(5 % от измер. + 0,05 нА)
±(5 % от измер. + 0,05 нА)
±(5 % от измер. + 0,05 нА)
±(5 % от измер. + 0,05 нА)
Отключающий ток утечки 0,000 … 0,009 мA
0,01 … 5,50 мА		 1 мкA
10 мкА		 ±(3 % от измер. + 3 емр)
±3 % от измер.
DAR - коэффициент диэлектрического поглощения 0,01 … 9,99
10,0 … 100,0		 0,01
0,1		 ±(5 % от измер. + 2 емр)
±5 % от измер.
PI - индекс поляризации 0,01 … 9,99
10,0 … 100,0		 0,01
0,1		 ±(5 % от измер. + 2 емр)
±5 % от измер.
DD - коэффициент диэлектрического разряда 0,01 … 9,99
10,0 … 100,0		 0,01
0,1		 ±(5 % от измер. + 2 емр)
±5 % от измер.
Измерительное напряжение 0 … 5500 В 1 В ±(3 % от измер. + 3 В)
Напряжение постоянного и переменного тока 0 … 600 В 1 В ±(3% от измер. + 4 В)
Частота 0 и 45…65 Гц 0,1 Гц ±0,2 Гц
Емкость 0,0…99,9 нФ
100 … 999 нФ
1,00 … 50,00 мкФ		 0,1 нФ
1 нФ
10 нФ		 ±(5 % от измер. + 4 емр)
±(5 % от измер. + 4 емр)
±(5 % от измер. + 4 емр)
Параметр Значение
Общие характеристики
Питание 7,2 В постоянного тока (6 x1,2 В NiMH IEC LR20)
Дисплей Матричный ЖК дисплей (160 x 116) с подсветкой
Категория перенапряжения 600 В CAT IV
Класс защиты Двойная изоляция
Подключение к ПК RS-232 и USB

Комплект поставки MI 3201

№ Наименование Количество
1 Многофункциональный измеритель параметров изоляции MI 3201 1
2 Сетевой кабель 1
3 Экранированный измерительный кабель 10 кВ, красный, длина 2 м 1
4 Экранированный измерительный кабель 10 кВ, черный, длина 2 м 1
5 Зажим типа «крокодил» 10 кВ, красный 1
6 Зажим типа «крокодил» 10 кВ, черный 1
7 Защитный кабель GUARD с зажимом «крокодил», зеленый, длина 2 м 1
8 Аккумуляторные батареи 1,2 В NiMH, тип С 6
9 Сумка для аксессуаров 1
10 Руководство по эксплуатации 1
