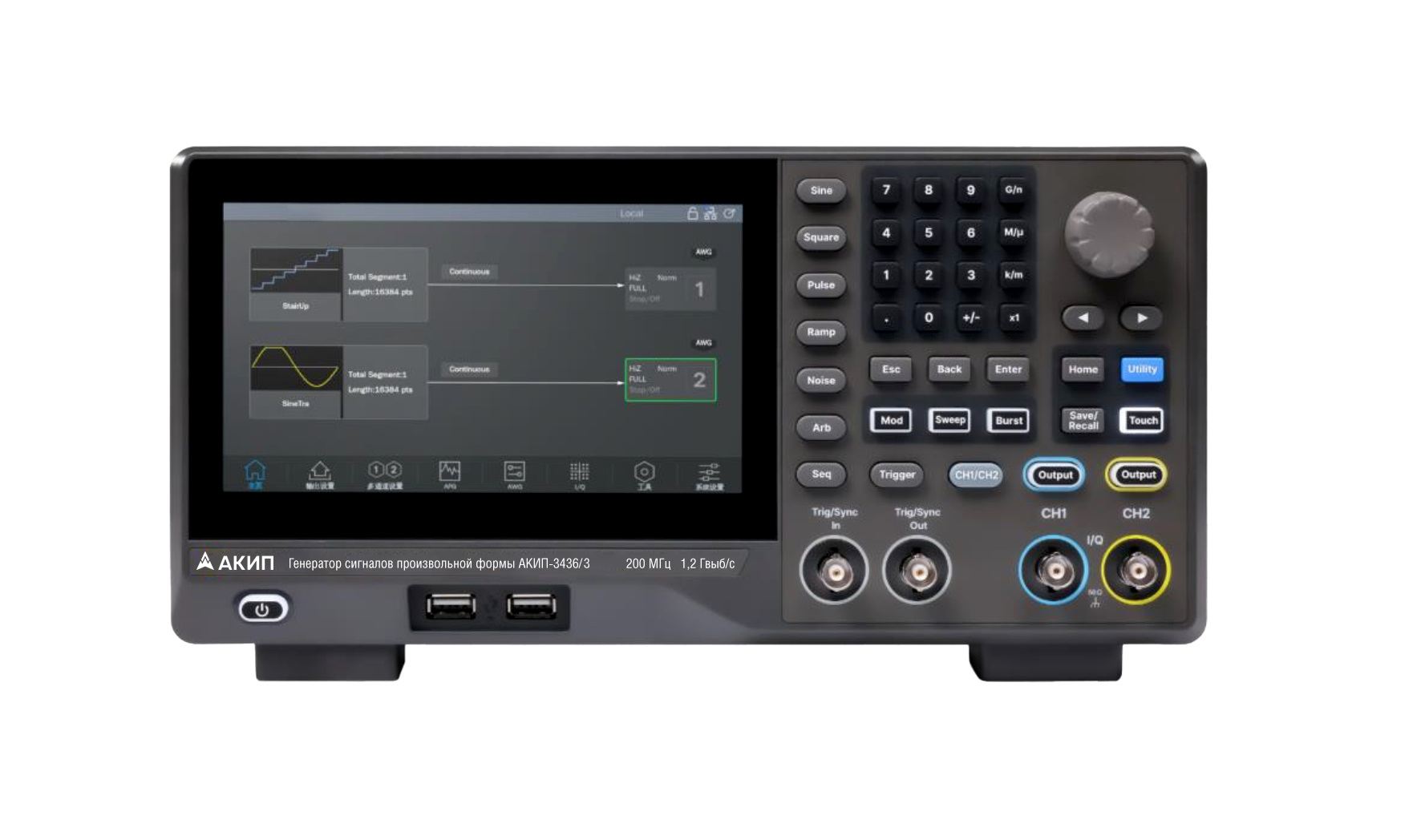

АКИП-3436/3 генератор сигналов

Артикул: ep-3235-30057
Бренд: АКИП

Цена:

168 530 Р

Доступен для заказа

Добавить к сравнению

Мы предложим лучшую цену!

Глубокие Лабораторные бани ЛБ64

Промо-цена на ультразвуковую акустическую камеру Batcam 2S – только до конца 2025 года!

Новая линейка оборудования Altimax !!!

Описание
Характеристики
Комплектация

Описание генератора сигналов АКИП-3436:

Серия АКИП-3436 призвана стать универсальным решением для самых сложных задач в НИОКР, производстве и тестовых лабораториях, предлагая инженерам беспрецедентную точность, гибкость и контроль.

Линейка включает три модели, охватывающие различные частотные потребности:

В основе всех приборов лежит передовая архитектура с частотой дискретизации 1,2 ГГц и 16-битным разрешением, что гарантирует исключительную чистоту и детализацию выходного сигнала.

Ключевые инновации генератора сигналов АКИП-3436:

Технология TrueArb: Бескомпромиссная точность сигнала.
В отличие от традиционных методов, TrueArb позволяет выводить произвольные сигналы по одной точке за раз. Это исключает интерполяционные искажения и гарантирует высочайшую достоверность формы сигнала даже на низких частотах дискретизации от 10 МГц.
Технология EasyPulse: Идеальные импульсы без джиттера.
Решена одна из ключевых проблем генерации прямоугольных сигналов – дрожание фронтов (джиттер). EasyPulse обеспечивает рекордно низкий уровень джиттера до 150 пс, что критически важно для тестирования высокоскоростных цифровых интерфейсов.
Встроенный генератор двойных импульсов: Для испытаний силовой электроники.
Уникальная функция, разработанная специально для тестирования MOSFET и IGBT транзисторов. Инженеры могут настраивать до 30 импульсов с индивидуальными параметрами, что в связке с осциллографом АКИП позволяет быстро и точно измерять динамические параметры переключения прямо на стенде, без использования ПК.
Мощные возможности для разработки систем связи.
Прибор поддерживает генерацию псевдослучайных последовательностей (PRBS) до 120 Мбит/с и, опционально, генерацию векторных (I/Q) сигналов для модуляций ASK, FSK, PSK, QAM, что делает его незаменимым при разработке и отладке систем связи.
Гибкость управления и интеграции.
Управление осуществляется через интуитивный 7-дюймовый сенсорный экран или удаленно через встроенный веб-сервер из любого браузера. Стандартные интерфейсы USB, LAN и опциональный GPIB обеспечивают легкую интеграцию в любые автоматизированные испытательные комплексы.

Серия АКИП-3436 — решение конкретных проблем инженеров: искажение импульсов, сложности тестирования мощных ключей и необходимость создавать сложные тестовые сценарии. Это мощный и умный инструмент для профессионалов.

Особенности генератора сигналов АКИП-3436:

2 канала (два независимых выхода);
разрешение по частоте 1 мкГц;
выходное сопротивление: 50 Ом;
разрядность ЦАП 16 бит;
частота дискретизации до 1,2 ГГц (2х кратная интерполяция);
использование прямого цифрового синтеза (DDS);
технология TrueArb для формирования достоверных сигналов произвольной формы;
внутренний опорный генератор: ±1*10^-6;
стандартные формы сигнала (5 видов): синусоидальный, прямоугольный, треугольный/пила, импульс, белый шум;
генерация выходного сигнала с заданными частотными компонентами (до 20-й гармоники);
режим формирования сигнала произвольной формы до 60 МГц;
глубина памяти при формировании сигнала произвольной формы 20 МБ (опция 40 МБ);
виды модуляции: AM, DSB-SC, FM, PM, FSK, ASK, PSK и PWM;
режимы: ГКЧ (свипирование), формирование пакета (Burst) 1 …1000000 импульсов (при мин. длит. 1 мкс), период повтор. пакетов 1 мкс…1000 с, нач. фаза 0º - 360º;
частотомер: 100 мГц - 200 МГц;
функции развертки и пакетной передачи;
гармоническая функция;
функция объединения форм сигналов;
функцию двойного импульсного вывода;
опциональное программное обеспечение SigIQPro обеспечивает создание и редактирование векторного сигнала ± 10 В (опция);
стандартны е интерфейсы: USB-хост, USB-устройство (USBTMC), локальная сеть (LAN), GPIB (опция адаптер);
вход внешнего ОГ (10 МГц), вспомогательный вход/выход (синхронизация/модуляция);
встроенный веб-сервер поддерживает управление прибором через веббраузер;
ПО для формирования сигналов СПФ (EasyWave);
цветной графический сенсорный дисплей (диагональ 17,8 см, 1024х600).

Технические характеристики генератора сигналов АКИП-3436/3:

Параметр	Значение
	АКИП-3436/1	АКИП-3436/2	АКИП-3436/3
Выходные параметры (КАН1/КАН2)
Частотный диапазон (для синуса)	1 мкГц – 80 МГц	1 мкГц – 160 МГц	1 мкГц – 200 МГц
Разрешение	1 мкГц
Погрешность установки частоты	±1*10-6
Выходной уровень (50 Ом)	1 мВ – 10 Впик-пик (≤ 60 МГц) 1 мВ – 5 Впик-пик (60 МГц – 150 МГц) 1 мВ – 2,5 Впик-пик (150 МГц – 200 МГц)
Погрешность установки уровня	±(1%+ 1 мВпик-пик)
Неравномерность амплитуды	±0,3 дБ
Гармонический сигнал	До 20, Тип Четный, Нечетный, Все
Выходное сопротивление	50 Ом
Синусоида
Коэффициент гармоник	< -65 дБн ≤ 1 МГц < -60 дБн > 1 … 60 МГц < -55 дБн > 60 МГц … 100 МГц < -50 дБн > 100 МГц … 200 МГц
КНИ (коэфф. нелин. искажений)	< 0,075 % (0 дБм, 10 Гц – 20 кГц)
Негармонические составляющие	-70 дБн ≤ 50 МГц -65 дБн > 50-120 МГц -60 дБн > 120-200 МГц
Прямоугольник
Частотный диапазон	1 мкГц – 60 МГц
Длительность фронта/среза	≤ 4,5 нс
Выброс	< 3%
Перестраиваемая скважность	0,001 – 99,999%
Джиттер (скз)	≤ 150 пс
Пила, треугольник
Диапазон частот	1 мкГц – 5 МГц
Нелинейность	<1,5%
Перестраиваемая скважность	0,0 – 100,0%
Импульс
Диапазон частот	1 мкГц – 60 МГц
Длительность импульса	от 8 нс
Погрешность установки длительности фронта/среза	±(0,01% + 0,5 нс)
Длительность фронта/среза	3,0 нс – 22,4 с ( 10% ~ 90%, 1 Впик-пик , нагрузка 50 Ом)
Погрешность установки длительности фронта/среза	±1 нс ( 10% ~ 90%, 1 Впик-пик, нагрузка 50 Ом)
Диапазон изменения скважности	0,001% - 99,999%
Выброс	< 3%
Джиттер (скз)	≤ 150 пс
Белый шум
Полоса частот (белый шум)	200 МГц (- 3 дБ)
Доступная полоса пропускания	20 МГц - 200 МГц
Произвольная форма (AFG)
Диапазон частот	1 мкГц - 60 МГц
Скорость выборки	600 Мвыб/с
Длина сигнала	16384 точек
Длительность фронта/ среза	3 нс (тип) (10% ~ 90%, 1 Впик-пик, нагрузка 50 Ом)
Произвольная форма (AWG)
Частота выборки	0,01 выб/с - 600 Мвыб/с
Длина сигнала	64 – 20 М точек (опция – 40 М)
Количество сегментов	1024
Грануляция сегмента	При длине сигнала
Разрешение ЦАП	16 бит
Частота дискретизации	1,2 ГГц
Джиттер (скз)	≤ 150 пс
Интерполяция	Удержание 0-порядка, Линейная, sinc, sinc27, sinc13
Режимы запуска	Непрерывный, Синхронный, Одиночный/Пакетный, Ступенчатый, Опережающий
Режим последовательностей PRBS
Скорость передачи	2 мкб/с – 120Мб/с
Длина паттерна	2m-1, m = 3,4, ..., 32 (PRBS3 ~ PRBS32)
Длительность фронта/среза	2,5 нс - 1 мкс (10% ~ 90%, 1 Впик пик, нагрузка 50 Ом)
Векторные (I/Q) сигналы (опция)
Диапазон регулировки несущей частоты	1 мкГц – 200 МГц
Длина сигнала	40 М точек
Вид используемой модуляции	2ASK,4ASK,8ASK,BPSK, QPSK, 8PSK, DBPSK, DQPSK, OQPSK, D8PSK,8QAM, 16QAM，32QAM, 64QAM，128QAM，256QAM，2FSK，4FSK，8FSK，16 FSK，MSK，Мультичастотн, Пользовательская – через ПО EasyIQ
Виды последовательностей	PN7, PN9, PN15, PN23, Пользовательский – через ПО SigIQPro
Источник сигнала	Встроенные в память-внутренний, загрузка из файлавнешний, импорт из ПО SigIQPro
Калибровка IQ	Баланс усиления, смещение, угол
АМ
Формы несущей	Синус, прямоугольник, треугольник, произвольная
Источник модуляции	Внутренний/внешний
Модулирующее колебание (внутреннее)	Синус, прямоугольник, треугольник, шум, произвольная (частота 1 мГц – 1 МГц)
Коэффициент АМ	0 - 120 %
ЧМ
Формы несущей	Синус, прямоугольник, треугольник, произвольная
Источник модуляции	Внутренний/внешний
Модулирующее колебание (внутреннее)	Синус, прямоугольник, треугольник, шум, произвольная (частота 1 мГц – 1 МГц)
Диапазон установки дивиации частоты	0 – 0,5*Полосы частот в зависимости от модели
ФМ
Формы несущей	Синус, меандр, треугольник, произвольная
Источник модуляции	Внутренний/внешний
Модулирующее колебание (внутреннее)	Синус, меандр, треугольник, шум, произвольная (частота 1 мГц – 1 МГц)
Девиация фазы	0° – 360,0°
ФМН, ЧМН, АМН
Формы несущей	Синус, меандр, треугольник, произвольная
Источник модуляции	Внутренний/внешний
Модулирующее колебание (внутреннее)	Меандр (скважность 50 %, частота 1 мГц – 1 МГц)
ШИМ
Диапазон частот	1 мГц – 1 МГц
Модулирующее колебание (внутреннее)	Синус, меандр, треугольник, произвольная
Источник модуляции	Внешний/внутренний
Максимальное отклонения длительности импульса	8 нс
Пакетный режим
Формы несущей	Синус, прямоугольник, треугольник, импульс, шум, произвольная (2 мс…Полоса частот в зависимости от модели)
Период повторения	1 мкс - 1000 с
Число импульсов в пакете	1 - 1000000 импульсов
Начальная/конечная фаза	-360° … +360°
Диапазон установки времени задержки запуска	0 - 100 с
Источник строб-импульса	Внешний, внутренний
Источник синхронизации	Внешний, внутренний, ручной
ГКЧ
Формы несущей	Синус, меандр, треугольный, произвольная (1 мкГц - Полоса частот в зависимости от модели )
Режим развертки	Частота, Амплитуда, Частота и Амплитуда
Время качания	1 мс - 500 с
Закон качания	Линейный, логарифмический, ступенчатый
Тип качания	Возрастание или убывание
Источник синхронизации	Внешний, внутренний, ручной
Частотомер
Частотный диапазон	100 мГц - 200 МГц связь DC, 10 Гц…200 МГц связь AC
Измерения	Частота, период, +/- длительность, скважность
Связь по входу	AC/DC, фильтр ВЧ
Входное сопротивление	1 МОм
Чувствительность	0,1 В скз… ±2,5 В (связь DC ≤ 100 МГц), 0,2 В скз… ±2,5 В (связь DC > 100 МГц), 0,1 В скз… 5 Впик-пик (связь AC ≤ 100 МГц), 0,2 В скз… 5 Впик-пик (связь AC > 100 МГц),
Дополнительные входы/выходы
Вход внешнего опорного сигнала	BNC-тип, на задней панели. Входная частота: 10 МГц. Минимальный входной уровень: 1,4 Впик-пик. Входное сопротивление (5 кОм), связь по AC.
Выход сигнала опорной частоты	BNC-тип, на задней панели. Выходная частота: 10 МГц. Выходной уровень: 2…3,3 Впик-пик (50 Ом).
Вход внешней синхронизации	BNC-тип, на передней. Входной уровень: 0,8…5,5 В. Длительность импульса ≥100 нС. Время отклика: ≤ 620 нс. Входное сопротивление: 100 кОм.
Выход сигнала синхронизации	BNC-тип, на передней панели. Выходной уровень: 0,44…3,8 В. Частота импульса 1 МГц. Выходное сопротивление: 50 Ом.
Выход SYNC	Выходной уровень: 0,44…3,8 В. Длительность импульса 26,7 нс. Частота импульса 5 Мгц. Выходное сопротивление: 50 Ом.
Вход внешней модуляции (для AM/PM/FM/PWM）	BNC-тип, на задней панели. Глубина модуляции (100 %) 11 – 13 В пик пик. Частота 0...50 кГц. Входное сопротивление 10 кОм.
Вход внешней модуляции (для ASK/PSK/FSK）	BNC-тип, на задней панели. Входной уровень: 0,8…5,5 В. Длительности импульса >100 нс. Входное сопротивление 100 кОм
Общие характеристики
ЖК-дисплей	Цветной графический сенсорный, диагональ 17,8 см, разрешение: 1024х600
Напряжение питания	100…240 Вскз (±15 %), 50 / 60 Гц 100…120 Вскз (±10 %), 400 Гц
Потребляемая мощность	Не более 50 Вт
Условия эксплуатации	0°C ... +40°C, относительная влажность ≤90%
Габаритные размеры	312 × 162 × 126 мм
Масса	2,73 кг

Комплект поставки АКИП-3436/3

№	Наименование	Количество
1	Генератор сигналов АКИП-3436/3	1
2	Шнур питания	1
3	CD с ПО	1
4	Кабель USB	1
5	Кабель BNC	1
6	Руководство по эксплуатации	1

Дополнительные опции АКИП-3436/3

(Поставляется за отдельную плату)

№	Наименование
1	SDG-3000X-IQ Программная опция IQ-модуляции для генераторов сигналов серии АКИП-3436
2	SDG-3000X-40MPTS Программная опция увеличения памяти формирования сигналов произвольной формы до 40 М точек
3	Адаптер GPIB - USB Кабель-адаптер для перехода с USB интерфейса на GPIB
