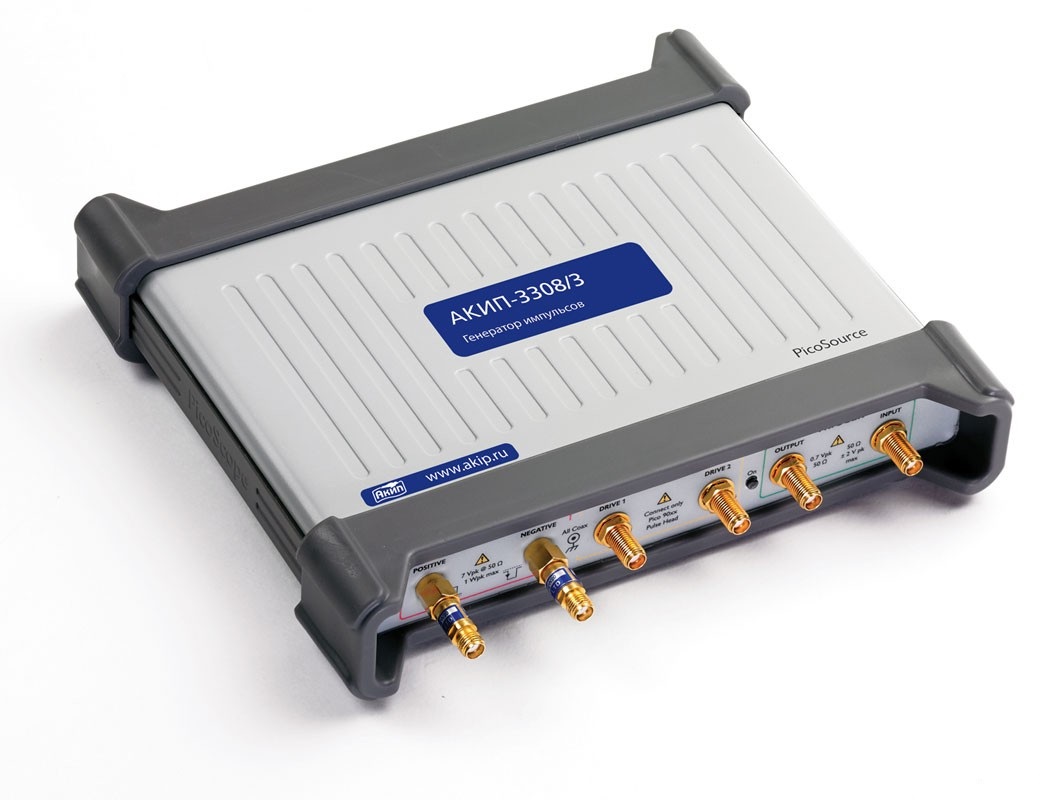

АКИП-3308/3 — генератор импульсов

АКИП-3308/3 — генератор импульсов
Артикул: 417246
Модель: АКИП-3308/3
Гарантия: 12 мес.
Бренд: АКИП
Цена:
2 620 032 Р
Доступен для заказа
Добавить к сравнению

Особенности генератора импульсов АКИП-3308/3:

  • Импульсные выход ы : интегрированный 60 пс (АКИП - 33 08/1 , АКИП - 3308/3), туннельный диод 40 пс (АКИП - 33 08/ 2, АКИП - 3308/3)
  • Интегрированные выходы: дифференциальный, время нарастания 60 пс, амплитуда от 2,5 В до 6 В
  • реобразователь на основе туннельного диода: дифф еренциальный, время нарастания 4 0 пс, амплитуда 200 м В
  • Компенсация фазового сдвига с разрешение м 1 пс
  • Вход/выход синхронизации с низким уровнем джиттера
  • Диапазон установки длительности импульса от 200 нс до 4 мкс
  • Внутренний генератор синхроимпульсов с регулируемым периодом от 1 мкс до 1 с
  • Задержка запуска
  • Сферы применения: измерение TDR / TDT параметров сети и тестирование на соответствие, спектральные измерения, определение перекрестных помех и джиттера, тестирование полупроводников, исследование сигналов у льтраширокополосны х импульсных радаров
  • Интерфейс USB 2 .0, ПО под управлением ОС WIN XP S P 3, WIN 8



Параметр Значение
ИНТЕГРРОВАННЫЙ ВЫХОД (АКИП - 3308/1 , АКИП - 3308/3)
Вид выходного сигнала Импульс с положительной или отрицательной полярность ю с возвращением к 0 В
Выходной импеданс 50 Ом
Выходной разъем sma (f) - тип
Выходной уровень 2,5 В ... 6 В с шагом 10 мВ
Погрешность установки уровня ± 10%
Скважность 50% макс. – для выходного уровня ≤ 4 В
20% макс. - для выходного уровня > 4 В
Компенсация фазового сдвига с разрешение Разрешение 1 пс для диапазон а ≥ 2 нс
Время нарастания Положительный/отрицательный импульс, сглаженный (smooth) режим < 60 пс (10% ... 90%)
Отрицательный импульс, быстрый ( fast ) режим < 50 пс (10% ... 90%)
Импульсные аберрации
< +20%, – 10% для первых 2 нс
< ±7% до 10 нс
< ±2% до ( длит. импульс. – 50 нс )
< +40%, – 10%
Время спада < 8 нс (10% ... 90%)
ПРЕОБРАЗОВАТЕЛЬ НА ОСНОВЕ ТУННЕЛЬНОГО ДИОДА (АКИП - 3308/2, АКИП - 3308/3)
Положительный преобразователь Импульс с положительной полярностью и уровнем < 70 мВ
Отрицательный преобразователь Импульс с отрицательной полярностью и уровнем < - 70 мВ
Выходной импеданс 50 Ом, ± 2 Ом
Выходной разъем N(m) - тип
Выходной уровень 200 мВ, фиксированное значение
Погрешность установки уровня ± 25%
Компенсация фазового сдвига с разрешение Разрешение 1 пс для диапазона ≥ 200 пс
Время нарастания < 40 пс (10% ... 90%)
Импульсные аберрации < ±20% для первых 2 нс
< ±7% до 15 нс
< ±2% до (длит. импульс. – 50 нс)
Время спада < 8 нс (10% ... 90%)
Масса, габариты преобразователя 125 г, 80 x 28 x 25 мм
ОБЩИЕ ВРЕМЕННЫЕ ПАРАМЕТРЫ
Источник синхрозапуска Внутренний, внешний, ручной
Джиттер относительно переднего фронта 3.5 пс СКЗ макс.
Задержка после запуска 42 нс ± 2 нс, фиксированное значение. Позволяет выполнить синхронизацию генератора с стробоскопическим осциллографом
Длительность импульса 200 нс ... 4 мкс с шагом 25 нс
Погрешность установки длительности ±10% ±50 нс
Джиттер длительности импульса < 0,015% от длительности импульса (СКЗ)
Задержка внешнего запуска 1 мкс ... 1,3 мс с шагом 200 нс
Внутренний синхроимпульс Установка периода: 1 мкс ... 1 с с шагом 200 нс.
Погрешность установки: 0,01% ±10 нс
ВХОД ВНЕШНЕЙ СИНХРОНИЗАЦИИ
Входной импеданс 50 Ом
Входной разъем sma (f) - тип
Макс. входной уровень + 16 дБм, или ± 2 В DC или AC пик
Полоса частот 1 ГГц, связь по входу DC
Фронт запуска Нарастающий или спадающий (переключаемо)
Уровень синхронизации - 1 В ... +1 В с шагом 1 мВ
Чувствительность < 50 мВ пик - пик ( DC ... 100 МГц), линейное нарастание до 100 мВ пик - пик до 1 ГГц
Минимальная длительность импульса 500 пс при 100 мВ пик - пик
ВЫХОД СИГНАЛА СИНХРОНИЗАЦИИ
Вид выходного сигнала Импульсный сигнал с фиксированными амплитудными и временными параметрами, положительная полярность, запуск по нарастающему фронту
Входной импеданс 50 Ом, ±0,5 Ом
Входной разъем sma (f) - тип
Выходной уровень > 700 мВ фиксировано значение, логический минимум 0 В ± < 100 мВ
Длительность импульса 500 нс, ± 100 нс
Задержка между синхроимпульсами 4 нс, ± 1 нс
Джиттер между синхроимпульсами 3 пс СКЗ, макс
Время нарастания < 400 пс (10% ... 90%)
№ Наименование Количество
1 Генератор импульсов АКИП - 3308/3 1
2 Диск с программным обеспечением 1
3 Адаптер питания 1
4 Кабель USB 1
5 Ключ рожковый (SMA/PC3.5/2.92) 1
6 Аттенюатор 20 дБ (10 ГГц) SMA m - f 2
7 Преобразователь на основе туннельного диода, 40 пс (фронт) 1
8 Преобразователь на основе туннельного диода, 40 пс (срез) 1
9 Адаптер N(f) – SMA(m) 12 ГГц 2
10 Кабель SMA – SMA m - m 50 Ом 60 см 2
11 Жесткий кейс из пластика 1
