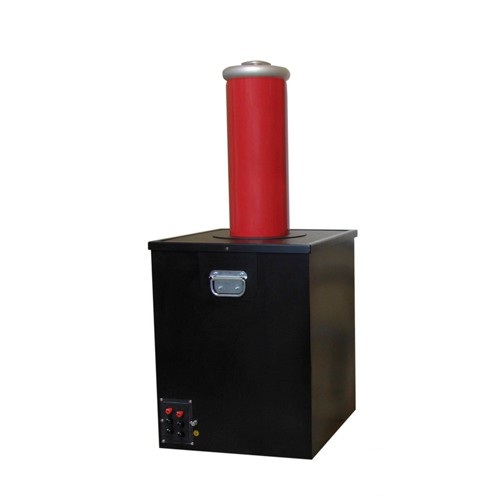

ТВИ-50/70 — трансформатор испытательный
Следите за нашими новостями в Telegram →
-
-
Режим работы: Пн-Пт, с 9-30 до 18-00, мск8-800-505-67-27Звонок по России бесплатно+7(499) 648-87-27
-
-
-
ДобавленоСравнение 0 Корзина 0
рансформаторы высоковольтные испытательные серии ТВИ-50 созданы для преобразования по уровню напряжения переменного тока синусоидальной формы частотой 50 Гц и генерирования напряжения постоянного (выпрямленного) тока посредством встроенного диодного выпрямителя и применяются для проведения высоковольтных испытаний, диагностирования изоляции, ограничителей перенапряжений, твердых диэлектриков, средств защиты и других объектов и материалов, при испытании которых требуется высокое напряжение.
Описание трансформатора испытательного ТВИ-50/70:
Трансформатор ТВИ-50/70 оснащен встроенным диодным столбом, встроенным высоковольтным делителем с коэффициентом деления 1000:1, 10000:1, встроенным разрядным устройством для снятия заряда с емкостной нагрузки, автоматическим переключателем рода тока, штангой заземления.
| Параметр | Значение |
| Номинальное значение напряжения постоянного тока, кВ | 70,00 |
| Максимальный выходной постоянный ток, мА | 22,0 |
| Относительная погрешность встроенного делителя напряжения | 1 % |
| Коэффициент деления делителя напряжения | 1:1000, 1:10000 |
| Встроенное разрядное устройство | да |
| Встроенный переключатель рода тока | да |
| Диапазон регулирования напряжения переменного тока частотой 50 Гц первичной обмотки, В | 0,10…240,0 |
| Номинальное напряжение первичной обмотки, В | 200,0 ± 1% |
| Номинальное напряжение вторичной обмотки, при напряжении на первичной обмотке 200.0 В, кВ | 50,00 |
| Номинальный ток холостого хода, при напряжении на первичной обмотке 200.0 В, мА (не более) | 800 |
| Максимальное выходное напряжение переменного тока частотой 50 Гц, кВ | 55,00 |
| Максимальный выходной переменный ток, мА | 50,0 |
| Габаритные размеры трансформатора, мм | (370±10)х(650±10)х(310±10) |
| Масса блока высоковольтного, кг | 36±3 |
| Электропитание от сети переменного тока | (50 ± 10) Гц, (220 ± 22) В |
| Максимальная потребляемая мощность установок, ВА | 3100 |
| Средний срок службы, лет, не менее | 7 |
| Рабочие условия применения | температура окружающего воздуха от минус 20 до плюс 40 °C относительная влажность воздуха 98 % при 25 °С атмосферное давление от 84 до 106,7 кПа |
| № | Наименование | Количество |
| 1 | Трансформатор испытательный ТВИ-50/70 | 1 |
| 2 | Паспорт | 1 |
| 3 | Тара транспортная | 1 |
