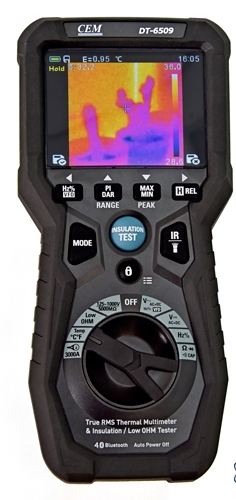

DT-6509 тестер изоляции и микроомметр высокого разрешения с функцией мультиметра TRMS, со встроенным тепловизором

DT-6509 тестер изоляции и микроомметр высокого разрешения с функцией мультиметра TRMS, со встроенным тепловизором
Артикул: ep-875-27614
Гарантия: 24 мес.
Бренд: CEM
Артикул производителя: 875191
Цена:
84 882 Р
Доступен для заказа
Добавить к сравнению

Назначение тестера изоляции и микроомметра высокого разрешения с функцией мультиметра TRMS, со встроенным тепловизором DT-6509:

DT-6509 - это профессиональный тестер изоляции, тепловизор и микрометр высокого разрешения, обеспечивающий быстрое время выборки аналого-цифрового преобразования, высокую точность и функции регистрации данных. Поддержка облачного сервера для передачи данных на смартфон для редактирования и хранения.

Особенности тестера изоляции и микроомметра высокого разрешения с функцией мультиметра TRMS DT-6505:

  • 3,5" цветной TFT ЖК-дисплей с 6000 отсчетами;
  • Встроенный тепловизор с центральным перекрестием и измерения температуры горячей и холодной точек;
  • Высокая частота кадров тепловизора 50Гц;
  • Напряжение DC;
  • Напряжение AC.AC+DC TRMS;
  • Низкое сопротивление;
  • Гибкий токоизмерительный щуп;
  • Тест на обрыв, тестирование диодов;
  • Емкость;
  • Частота;
  • Коэффициент заполнения;
  • Температура с применением термопары типа K;
  • Тестер изоляции;
  • Функция регистратора.

Технические характеристики тестера изоляции и микроомметра высокого разрешения с функцией мультиметра TRMS, со встроенным тепловизором DT-6509:

Параметр Значение
Тепловизор
Поле обзора (FOV) / Минимальное фокусное расстояние 21°x21°/0,5 м
Пространственное разрешение (IFOV) 4,53 мрад
ИК-разрешение 80 x 80 пикселей
Температурная чувствительность/NETD <0,1°C при 30°C (86°F)/100мК
Частота обновления кадров 50 Гц
Фокусировка Фиксированная
Фокусное расстояние 7,5 мм
Матрица видеопреобразователя (FPA) / Спектральный диапазон Неохлаждаемый микроболометр/8-14 мкм
Диапазон температур объекта -20 до 260°C (-4 до 302°F)
Точность ±3°C (±3,6°F) или ±3% показания
(температура окружающей среды 10 до 35°C, температура объекта >0°C)
Диапазон Разрешение Точность Входной импеданс
Постоянное напряжение
600,0 мВ 0,1 мВ ±(0,8% + 8) >10 МОм
6,000 В 0,001 В ±(0,5% + 5)
60,00 В 0,01 В
600,0 В 0,1 В ±(0,8% + 5)
1000 В 1 В
Диапазон Разрешение Точность (50-60 Гц) Точность (61-1 кГц)
Переменное напряжение TRMS
6,000 В 0,001 В ±(1,2% + 5) ±(2,5% + 5)
60,00 В 0,01 В
600,0 В 0,1 В
1000 В 1 В
Диапазон Разрешение Точность Входной импеданс
Напряжение АС + DC TRMS (50 до 1 кГц)
6,000 В 0,001 В ±(2,5% + 20) >10 МОм
60,00 В 0,01 В
600,0 В 0,1 В
1000 В 1 В
Диапазон Разрешение Точность (*)
Ток, измеренный гибким щупом (50 до 400 Гц)
30,00 А 0,01 А ±(3,0% + 5)
300,0 А 0,1 А
3000 А 1 А
Тестовый ток Максимальное напряжение разомкнутой цепи
Тест диодов
3,2 В DC
Диапазон Разрешение Точность Зуммер
Сопротивление и тест на обрыв
600,0 Ом 0,1 Ом ±(1% + 10)
6,000 кОм 0,001 кОм ±(0,8% + 5)
60,00 кОм 0,01 кОм
600,0 кОм 0,1 кОм
6,000 МОм 0,001 МОм
60,00 МОм 0,01 МОм ±(2,5% + 10)
Диапазон Разрешение Точность
Частота (электронная)
60,00 Гц 0,01 Гц ±(0,2% ± 5)
600,0 Гц 0,1 Гц
6,000 кГц 0,001 кГц
60,00 кГц 0,01 кГц
600,0 кГц 0,1 кГц
6,000 МГц 0,001 МГц
10,00 МГц 0,01 МГц
Частота (электрическая)
40 до 10 кГц 0,01 до 0,001 кГц ±(1,0%+5)
Емкость
60,00 нФ 0,01 нФ ±(3,0% + 20)
600,0 нФ 0,1 нФ ±(3,0% + 8)
6,000 мкФ 0,001 мкФ
60,00 мкФ 0,01 мкФ
600,0 мкФ 0,1 мкФ
6000 мкФ 1 мкФ ±(3,5% + 20)
Температура с помощью термопары типа К
-20,0 до 600,0°C 0,1°C ±(2,5% + 5°C)
600 до 1000°C 1°C
-20,0 до 600,0°F 0.1°F ±(2,5% + 9,0°F)
600 до 1800°F 1°F
253,0 до 600,0K 0,1K ±(2,5% + 5K)
600 до 1273K 1K
Низкоомное сопротивление
1,00 до 60,00 Ом 0,01 Ом ±(1,5% ± 40)
60,0 до 600,0 Ом 0,1 Ом ±(1,5% ± 20)
Контактное напряжение Диапазон Разрешение Точность Тестовый ток
Мегомметр
125 В (0% до 20%)       0,125 до 6,000 МОм 0,001 МОм ±(3,0%+20) 1 мА при нагрузке 125 кОм
6,000 до 60,00 МОм 0,01 МОм ±(2,5%+8)
60,00 до 600,0 МОм 0,1 МОм ± (3,0%+8)
600 до 5000 МОм 1 МОм ± (5,0%+20)
250 В (0% до 20%)       0,250 до 6,000 МОм 0,001 МОм ±(2,5%+20) 1 мА при нагрузке 250 кОм
6,000 до 60,00 МОм 0,01 МОм ±(2,0%+8)
60,00 до 600,0 МОм 0,1 МОм ± (3,0%+8)
600 до 5000 МОм 1М Ом ± (5,0%+20)
500 В (0% до 20%)       0,500 до 6,000 МОм 0,001 МОм ±(2,5%+20) 1 мА при нагрузке 500 кОм
6,000 до 60,00 МОм 0,01 МОм ±(2,0%+8)
60,00 до 600,0 МОм 0,1 МОм ± (3,0%+8)
600 до 5000 МОм 1 МОм ± (5,0%+20)
1000 В (0% до 20%)     1,000 до 6,000 МОм 0,001 МОм ±(3,0%+20) 1 мА при нагрузке 1 МОм
6,000 до 60,00 МОм 0,01 МОм ±(2,5%+8)
60,00 до 600,0 МОм 0,1 МОм ± (4,0%+8)
600 до 5000 МОм 1 МОм ± (5,0%+20)

Комплект поставки DT-6509

№ Наименование Количество
1 Тестер изоляции и микроомметр высокого разрешения с функцией мультиметра TRMS, со встроенным тепловизором DT-6509 1
2 Кабели с зажимами Кельвина для измерения низких сопротивлений по 4-х проводной схеме 1
3 Стандартные измерительные кабели 1
4 Литий-ионный аккумулятор 1
5 Зарядно-питающее устройство (сетевой адаптер) 1
6 Термопара типа К 1
7 Программное обеспечение 1
