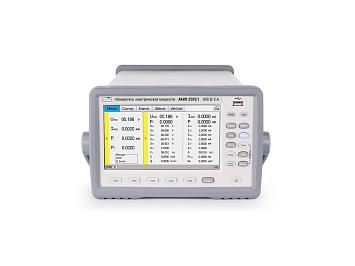

АКИП-2505/3 измеритель мощности

АКИП-2505/3 измеритель мощности
Артикул: ep-4429-28865
Гарантия: 12 мес.
Бренд: АКИП
Цена:
278 033 Р
Доступен для заказа
Добавить к сравнению

Функции измерителя мощности АКИП-2505:

  • число каналов: 1/3/4;
  • измерения в 1 фазных и 3-х фазных сетях (5 схем подключения);
  • измерение частоты напряжения и тока, напряжения и силы постоянного и переменного тока, коэффициента мощности, электрической мощности (активной, полной, реактивной), фазового сдвига, гармонических составляющих напряжения и силы тока;
  • измеряемые параметры: Urms, Irms, Uac, Iac, Udc, Idc, Freq, PF, CFu, P, S, Q, CFi, VA, Up-p, VAR, Ip-p, E, Upk+/Upk-, Ipk+/Ipk, φ(phase), THDu, THDi, Uthd/Ithd, Uh_n/Ih_n; Wp+, WP-, Wp, Wh, Ws, Wq, Pavg;
  • дисплей высокого разрешения: 7 дюймов, разрешение 800*480, емкостный сенсорный экран, поддержка работы мыши;
  • функция создания и отображения скриншотов;
  • широкополосный вход: 0,1 Гц - 100 кГц, подходит для большинства систем питания;
  • функция сравнения: предоставляет 8 каналов сравнения для сравнения выход, и режим выхода программируется;
  • гармонический анализ: контролируемые параметры анализа, а также предусмотрено отображение списка и гистограммы;
  • отображение формы сигнала: обеспечивает базовую функцию отображения формы входного сигнала и встроенное отображение формы сигнала мощности;
  • векторный дисплей: обеспечивает векторное отображение входного сигнала;
  • гибкий интегральный контроль энергии: обеспечивает непрерывный контроль времени и ручное управление работой и остановкой интегрального энергетического комплекса;
  • сохранение данных и скриншотов на USB-flash;
  • интерфейсы: USB HOST, USB DEVICE, HANDLER, RS232, LAN, WIFI, опция — RS485 (взамен RS232);
  • протокол связи: поддержка набора команд SCPI и анализ инструкций ModBus;
  • изолированные входы U/I (floating) на задней панели;
  • функция хранения буфера данных;
  • функция блокировки клавиатуры;
  • функция компаратора — звуковая и световая сигнализация превышения предела;
  • режим удержания показаний (Hold).

Области применения измерителя мощности АКИП-2505:

  • испытание и анализ электрических параметров различных видов бытовой техники, промышленных приборов, различных электронных нагрузок и другого электрооборудования;
  • двигатели, трансформаторы;
  • проектирование электронного производства;
  • освещение;
  • аэрокосмическая и военная промышленность;
  • аудио и видео оборудование;
  • мониторинговое оборудование;
  • тестирование и анализ электрических параметров источников питания переменного тока, источников питания постоянного тока, линейных источников питания, импульсных источников питания, а также инверторов и другого выходного оборудования;
  • грузовое оборудование.

Состав серии по моделям измерителя мощности АКИП-2505:

Модель Параметры
АКИП-2505/1 4 КАН, 600 В, 20 А, DC/0,1 … 100 кГц
АКИП-2505/2 3 КАН, 600 В, 20 А, DC/0,1 … 100 кГц
АКИП-2505/3 1 КАН, 600 В, 20 А, DC/0,1 … 100 кГц
АКИП-2505/4 4 КАН, 600 В, 2 А, DC/0,1 … 100 кГц
АКИП-2505/5 3 КАН, 600 В, 2 А, DC/0,1 … 100 кГц
АКИП-2505/6 1 КАН, 600 В, 2 А, DC/0,1 … 100 кГц

Технические характеристики измерителя мощности серии АКИП-2505:

Параметр Значение
АКИП-2505/1 АКИП-2505/2 АКИП-2505/3 АКИП-2505/4 АКИП-2505/5 АКИП-2505/6
Количество каналов 4 3 1 4 3 1
Режим подключения Однофазный двухпроводной (1P2W)
Однофазный трехпроводной (1P3W)
Трехфазный трехпроводной (3P3W)
Трехфазный четырехпроводной (3P4W)
Три напряжения, три тока (U1+U2+U3)/3 (I1+I2+I3)/3)		 Однофазный двухфазный Провод (1P2W) Однофазный двухпроводной (1P2W)
Однофазный трехпроводной (1P3W)
Трехфазный, трехпроводной (3P3W)
Трехфазный, четырех проводной (3P4W)
Три напряжения, три тока (U1+U2+U3)/3 (I1+I2+I3)/3)		 Однофазный двухфазный Провод (1P2W)
Основные функции измерения
AC + +
DC + +
Микроток   +
Расширение по току + +
Анализ гармоник + +
Измерение мощности + +
Режим отображения
Данные + +
Интеграция данных + +
Осциллограмма + +
Гармоническая гистограмма + +
Напряжение
Предел измерения 15В/ 30В/ 60В/150В/ 300В/ 600 В, автоматический, ручной
Минимальное разрешение 0,001 В
Входной импеданс 2 МОм
Максимальное входное напряжение 600 В
Погрешность измерения
(DCV/ ACV синусоид. сигнал)		 для DC, AC в диапазоне до 45Гц ±0,1% показаний + 0,2% диапазона
для AC в диапазоне 45-66Гц ±0,1% показаний + 0,1% диапазона
для AC в диапазоне 66Гц-1кГц ±0,1% показаний + 0,2% диапазона
для AC в диапазоне 1кГц-10кГц ±0,07% показаний + 0,3% диапазона
для AC в диапазоне 10кГц-100кГц ± (0,5% показаний + 0,5% диапазона) ± [0,04*(Частота - 10 т ыс.)]% показаний
Ток
Предел измерения 5мА/ 10/мА/20 мА/50 мА/100 мА /200 мА
вх. импеданс 400мОм;
0,5 А/1 А/2 А/5 А/10 А/20 А
вх. импеданс 4 мОм		 0,5мА/1 мА/2 мА/5 мА /10 мА /20мА
вх. импеданс 4Ом;
0,05 А/0,1 А/0,2 А/0,5 А/1 А/2 А
вх. импеданс 40мОм
Максимальное разрешение 1 мкА 0,1 мкА
Максимальный входной ток 20 А 2 А
Погрешность измерения (синусоид. сигнал) для DC, AC в диапазоне до 45Гц ±0,1% показаний + 0,2% диапазона
для AC в диапазоне 45-66Гц ±0,1% показаний + 0,1% диапазона
для AC в диапазоне 66Гц-1кГц ±0,1% показаний + 0,2% диапазона
для AC в диапазоне 1кГц-10кГц ±0,07% показаний + 0,3% диапазона
для AC в диапазоне 10кГц-100кГц ± (0,5% показаний + 0,5% диапазона) ± [0,04*(Частота - 10 т ыс.)]% показаний
Активная мощность
Диапазон измерения 0,1 мВт - 12 кВт 0,01 мВт - 1,2 кВт
Максимальное разрешение 0,01 мВт 0,001 мВт
Коэффициент мощности
Диапазон -1,000…1,000
Максимальное разрешение 0,001
Частота
Диапазон 0,1 Гц - 100 кГц , фильтр 500 Гц
Максимальное разрешение 0,01 Гц
Погрешность измерения 0,1% показания +1 емр
Анализ гармоник
Диапазон гармоник 10 Гц-1,2 кГц
Погрешность измерения ± 5% от показаний + 0,3% от диапазона
Полная электрическая энергия
Диапазон 0~99999 кВтЧ
Максимальное разрешение 0,001 Вт·ч
Погрешность измерения ± 0,2% от показаний + 0,3% от диапазона
Интегрированные измерения (энергетический тайминг)
Диапазон времени интеграции 0-9999:59:59
Максимальное разрешение 1 с
Погрешность измерения ± 0,05%
Общие данные
Хранение данных Формы сигналов, файлы настроек в USB файлах
Дисплей Диагональ 17,8 см, цветной ЖК-дисплей (LCD, 800 х 480, 24 - бит)
Интерфейс USB HOST, USB DEVICE, HANDLER, RS232, LAN, WIFI (поддержка сетевых карт RTL8192 и MT7601), опция - RS485 (взамен RS232)
Потребляемая мощность ≤30 ВА
Рабочая температура 0...40 С° (относительная влажность 20.80%)
Напряжение питания 220В ± 10% В, 50/60Гц± 5%
Габаритные размеры 236х 154х 475 мм, включая бампер
Масса 8,1 кг

Комплект поставки АКИП-2505/3

№ Наименование Количество
1 Измеритель мощности АКИП-2505/3 1
2 Ключ торцевой для клеммы 1
3 Кабель питания 1
