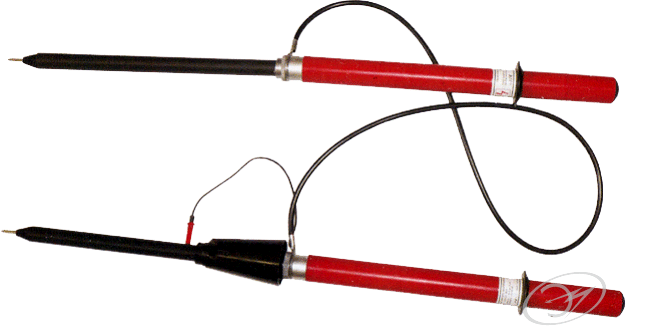

УВНУ-10 СЗ ИП ТФ - двухполюсный указатель высокого напряжения с самопроверкой, источником питания и трубкой фазировки
Модель: УВНУ-10 СЗ ИП ТФ
Бренд: Энергозащита/Энергобезопасность, Армения
Артикул производителя: 90
Указатель высокого напряжения с трубкой фазировки УВНУ-10 СЗ ИП ТФ предназначен для фазировки кабельных линий и силовых трансформаторов в электроустановках переменного тока напряжением 6-10 кВ, частотой 50 и 60 Гц, при температуре от -45°С до +40°С и относительной влажности воздуха не выше 98% (при температуре +25°С).
Принцип действия указателя напряжения УВНУ-10 СЗ ИП ТФ основан на преобразовании электрических сигналов в светозвуковые.
Указатель отличается яркой импульсной индикацией и мощным прерывистым звуковым сигналом. Элементы светозвуковой индикации указателя располагаются внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения.
Указатель УВНУ-10 СЗ ИП ТФ обладает возможностью самопроверки работоспособности перед эксплуатацией. Надежная работа указателя достигается использованием в электрической схеме микросхем и комплектующих элементов ведущих мировых производителей, а также литиевым источником питания марки CR-123 напряжением 3В ,емкостью 1500 мА/ч.
Низкая величина рабочего тока - 7,0 мА в режиме, позволяет использовать указатель без замены элемента питания в течении всего срока эксплуатации - 10 лет.
Параметр | Значение |
Максимальное рабочее напряжение, кВ | 10 |
Порог срабатывания указателя с трубкой фазировки УВНУ-10СЗ ИП с ТФ | |
При схеме согласного включения, не ниже, В | 12700 |
При схеме встречного включения, не выше, В | 1500 |
Метод измерения | контактный |
Виды индикации | световая: импульсная звуковая: прерывистая |
Габаритные размеры указателя, в рабочем положении, мм | Ф 72 x 745 |
Габаритные размеры трубки фазировки , в рабочем положении, мм | Ф 52 x 745 |
Длина провода для фазировки, мм, не менее | 1000 |
Масса указателя с трубкой фазировки, кг, не более | 0,9 |
№ | Наименование | Количество |
1 | Двухполюсний указатель высокого напряжения с самопроверкой, источником питания и трубкой фазировки УВНУ-10 СЗ ИП ТФ | 1 |
